En la ingeniería térmica y la fluidodinámica aplicada, la eficiencia y la versatilidad son prioridades absolutas.
Una de las soluciones más destacadas para responder a estas exigencias es la tecnología de transferencia de calor basada en superficies extendidas de aleta plana (o panales de aleta plana).
En este artículo analizamos sus características técnicas, usos y por qué se han convertido en un componente esencial para la industria actual.
¿Qué es un Intercambiador de Aleta Plana?

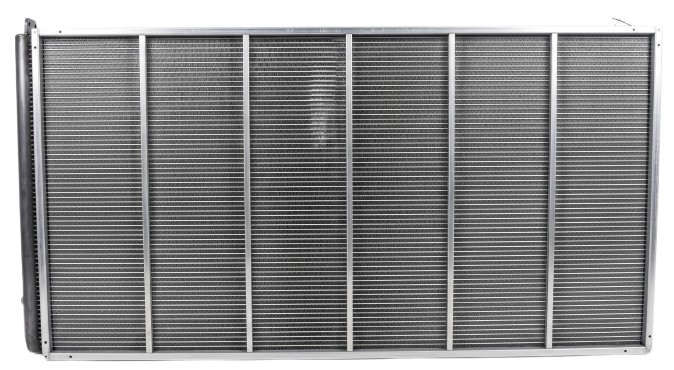

Un intercambiador de aleta plana es un equipo constituido por una serie de tubos de circulación (generalmente de sección elíptica o redonda) que conducen el fluido primario, como agua, refrigerantes, glicol o aceites de proceso.
Entre sus características técnicas, destacan:
1. Estructura transversal
De forma perpendicular a los tubos, se disponen láminas metálicas continuas y delgadas que actúan como aletas de enfriamiento.
2. Ensamblaje
Los extremos de los tubos se acoplan mecánicamente a cabezales diseñados para unir el panal a los tanques colectores.
3. Capacidad de transferencia
La profundidad y la potencia térmica del equipo están determinadas por el número de hileras de tubos, un parámetro de diseño que varía comúnmente de dos o más hileras, definiendo el espesor total del intercambiador.
4. Aerodinámica y dinámica de fluidos
El desempeño de una aleta plana se rige por el comportamiento continuo de las capas límites térmica e hidrodinámica.
A diferencia de las geometrías interrumpidas, en la aleta plana continua no existen bordes de ataque intermedios. Esto reduce las turbulencias inducidas por la geometría y disminuye el factor de fricción, permitiendo operaciones de flujo de gas con caídas de presión notablemente bajas.
5. Modularidad multifuncional
Una de las mayores ventajas de la arquitectura del intercambiador de aleta plana es la capacidad para realizar tareas simultáneas.
Un único bloque de panal puede segmentarse internamente en secciones independientes para cumplir diferentes funciones al mismo tiempo: una sección dedicada a la refrigeración del anticongelante del motor; otra adaptada como enfriador de aceite hidráulico y una tercera configurada como condensador y evaporadores del sistema de aire acondicionado.
6. Espaciado de las aletas
En maquinaria pesada e industrial, el espaciado entre aletas se diseña en función del nivel de contaminación del aire de trabajo:
- Entornos limpios/estándar: Espaciados densos de 4 a 6 mm para maximizar el área de transferencia térmica.
- Climatización estándar (HVAC): Espaciado intermedio de aproximadamente 8 mm.
- Maquinaria pesada: Espaciados amplios de 10 mm o más, diseñados específicamente para evitar la colmatación por tierra, polvo o fibras, facilitando el paso del aire y simplificando las labores de limpieza por soplado.
7. Ciencia de materiales
El aluminio es el metal predominante en el diseño del intercambiador de aleta plana, por su excelente conductividad térmica y baja densidad, aunque también se utiliza el cobre o el latón.
Usos y Beneficios clave
El intercambiador de aleta plana es ampliamente conocido en la industria de la automoción, la maquinaria industrial y la climatización.
Optar por esta tecnología ofrece ventajas competitivas en comparación con otros sistemas de transferencia de calor:
Máxima compacidad y ahorro de espacio
Gracias a su diseño de superficie extendida, los intercambiadores de aleta plana ofrecen una gran área de transferencia de calor en un volumen muy reducido, ideal para maquinaria donde el espacio es limitado.
Bajo consumo energético
Al no romper la capa límite del fluido gracias a sus aletas continuas, el aire fluye con menor resistencia, reduciendo el esfuerzo requerido por los ventiladores.
Reducción de costes por integración
Al poder segmentar un solo panal para enfriar agua, aceite y gas refrigerante simultáneamente, se eliminan tuberías, soportes y equipos adicionales, reduciendo los costes de fabricación y ensamblaje.
Flexibilidad operativa
Su compatibilidad con configuraciones de tiro forzado (más económica y de fácil mantenimiento) o tiro inducido (control preciso de temperatura y menor recirculación de aire caliente) permite la adaptación según las prioridades de cada proyecto.
